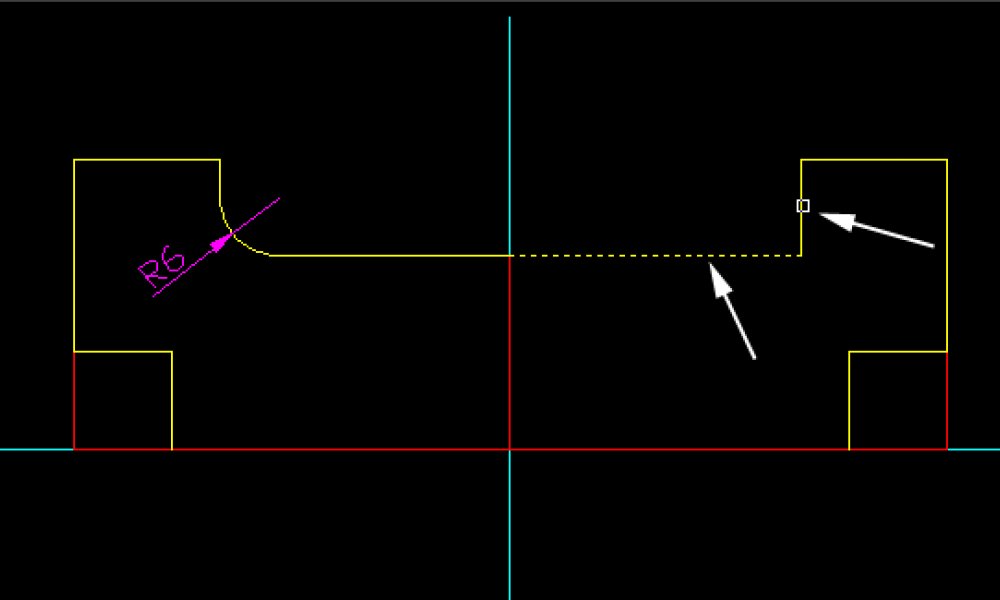

Autocad köşe yuvarlama - Fillet komutu kullanımı

Autocad'te Fillet komutu ana görev olarak köşeleri yuvarlamak için kullanılır. Ancak komutun işleyiş biçiminden faydalanarak kullanım alanını bir hayli genişletmemiz mümkün. Her zaman olduğu gibi komutu komut satırından Fillet ya da F yazarak girebildiğiniz gibi şerit menüden de Home > Modify panelini de kullanabilirsiniz.

Komutu girdiğimizde aşağıdaki satırları göreceksiniz.

Command: _FILLET
Current settings: Mode = TRIM, Radius = 0.0000
Select first object or [Undo/Polyline/Radius/Trim/Multiple]:

Bu değişkenleri istediği sıraya göre klavyeden veya mouse ile yaparak fillet komutunu oluşturabildiğiniz gibi en basit kullanımı ise F komutunu yazıp arasını yuvarlamasını istediğiniz iki nesneyi seçip Enter'a basıp kenar yuvarlama yarıçapını yani border radius'unu yazın ve tekrar Enter'layın. İşte bu kadar.

Resimlerle de örnek ve anlatımı daha net kılmaya çalıştım.

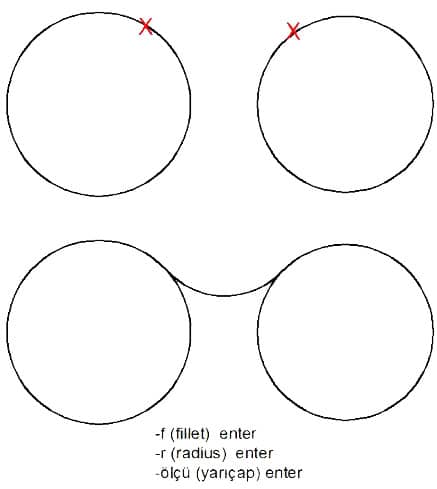

Örnek fillet kullanımı 1 - İki nokta arası yuvarlama (Yay olarak kullanılabilir)

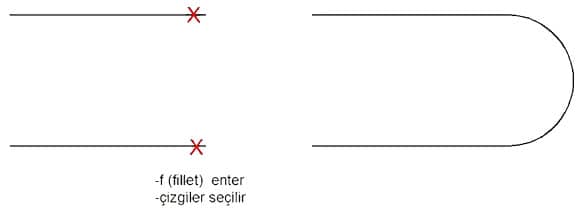

Örnek fillet kullanımı 2 - İki çizgi arası yuvarlama

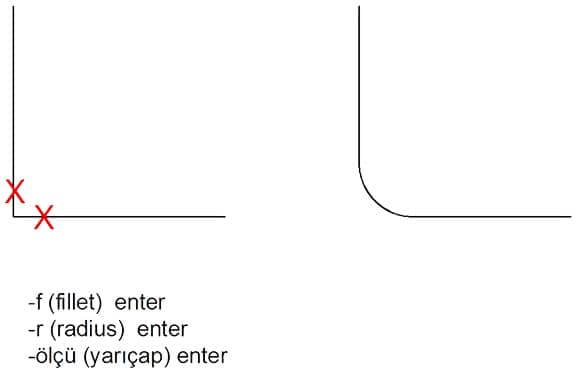

Örnek fillet kullanımı 3 - İki kenar arası yuvarlama (Köşe yuvarlama)



Umarım ilgili arkadaşlara faydası olmuştur.
